CIRCUITO ELÉCTRICO

Un Circuito Eléctrico es un conjunto de elementos u operadores eléctricos conectados entre sí por los que puede circular una corriente eléctrica. La corriente eléctrica es un movimiento de electrones, por lo tanto, cualquier circuito debe permitir el paso de los electrones por los elementos que lo componen.

​

Los circuitos eléctricos son circuitos cerrados, aunque podemos abrir el circuito en algún momento para interrumpir el paso de la corriente mediante un interruptor, pulsador u otro elemento de control.

ELEMENTOS DE UN CIRCUITO ELÉCTRICO

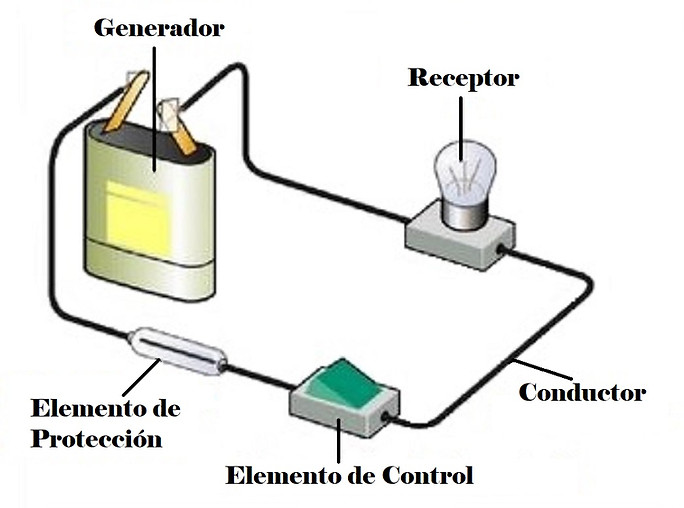

Los elementos que forman un circuito eléctrico básico son:

​

  • Generador: producen y mantienen la corriente eléctrica por el circuito. Son la fuente de energía. Hay 2 tipos de corrientes: corriente continua y alterna. Las  Pilas y Baterías son generadores de corriente continua (c.c.) y los  Alternadores son generadores de corriente alterna (c.a.).

  • Conductores: es por donde se mueve la corriente eléctrica de un elemento a otro del circuito. Son de cobre o aluminio, materiales buenos conductores de la electricidad.

  • Receptores: son los elementos que transforman la energía eléctrica que les llega en otro tipo de energía. Por ejemplo las bombillas transforman la energía eléctrica en luminosa o luz, los radiadores en calor, los motores en movimiento, etc.

  • Elementos de control: permiten dirigir o cortar a voluntad el paso de la corriente eléctrica dentro del circuito. Tenemos interruptores, pulsadores, conmutadores, etc.

  • Elementos de protección: protegen los circuitos y a las personas cuando hay peligro o la corriente es muy elevada y puede haber riesgo de quemar los elementos del circuito. El más conocido es el fusible.

TIPOS DE CIRCUITO ELÉCTRICO



Existen tres tipos de circuitos eléctricos: Serie, Paralelo y Mixto.


Activity in class

​

  1. ​Escriba la definición de:

​

  • Batería eléctrica

  • Dínamo

  • Cables eléctricos

  • Lámpara eléctrica

  • Resistencia eléctrica

  • Interruptor

  • Pulsador

  • Conmutador

  • Fusible.


Homework

​

  1. De la terminología del circuito eléctrico, escriba la definición de:

  • Circuito cerrado

  • Circuito abierto

  • Voltaje

  • Aislante

  • Intensidad de la corriente

​
