CONDICIONES DE LAS ESTRUCTURAS

Las estructuras tienen que cumplir con cuatro condiciones:

Resistencia
Rigidez
Estabilidad
Ser lo más ligera posible

Activity in class

Explique y dibuje en qué consiste cada una de las condiciones de las estructuras mencionadas.
Dibuje las condiciones de rigidez y estabilidad.
¿Qué es un perfil?
Mencione y dibuje los tipos de perfiles.

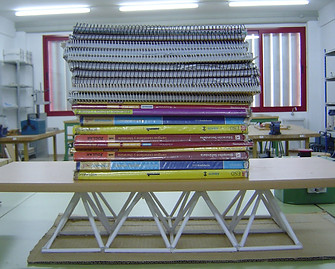

Resistente:

Es decir que cada elemento de la estructura sea capaz de soportar el esfuerzo al que se va a ver sometido (que no rompa). El tamaño y la forma de cada elemento es lo que hará que soporten los esfuerzos. Para que aguanten más las vigas se construyen con perfiles (formas).

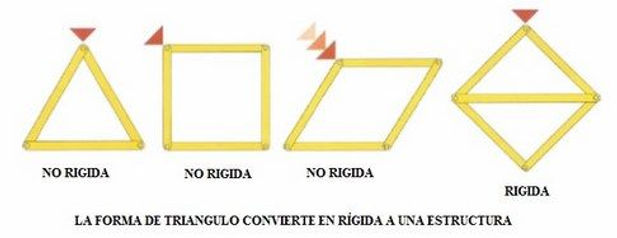

Rígida:

Es decir que no se deforme o se deforma dentro de unos límites. Para conseguirlo se hace triangulando, es decir con forma de triángulo o con sus partes en forma de triángulo.

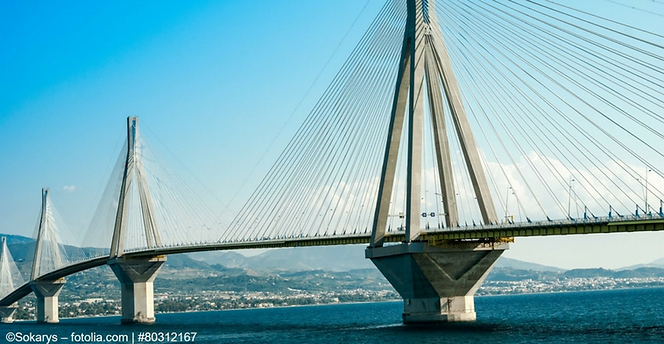

Estable:

Es decir que no se vuelque o se caiga cuando está sometida a fuerzas externas. Se puede conseguir haciendo más ancha la base, o colocando tirantes.

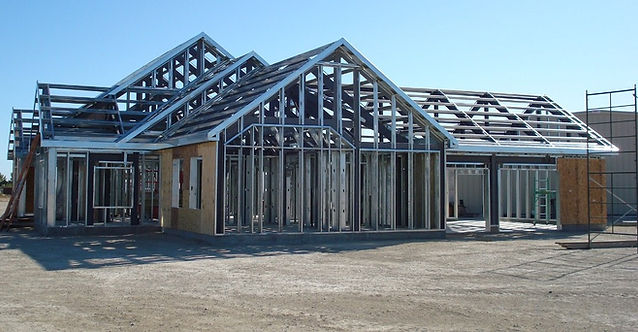

Ser los más ligera posible:

Las estructuras deben ser lo más ligeras posibles. Si la estructura fuese muy pesada, podría venirse abajo y, además se desperdiciarían muchos materiales. De esta forma, se ahorra en materiales, se tendrá menos cargas fijas y será más barata. Hay elementos que solo cambiando su forma son más ligeros y aguantan incluso más peso.

PERFIL

Son aquellos productos laminados, fabricados usualmente para su empleo en estructuras de edificación, o de obra civil. Aquí tienes algunos ejemplos de los perfiles metálicos más comunes:

Abiertos con forma de V, T, U, L, X, H.

Cerrados con forma de Círculo, Cuadrado y Triángulo.
