ESFUERZOS EN
LAS ESTRUCTURAS
Un esfuerzo es la fuerza interna que experimentan los elementos de una estructura cuando son sometidos a fuerzas externas. Los elementos de una estructura deben soportar estos esfuerzos sin romperse ni deformarse.
Dependiendo de su posición dentro de la estructura y del tipo de fuerzas que actúan sobre ellos, los elementos o piezas de las estructuras soportan diferentes tipos de esfuerzos. Dichos esfuerzos pueden ser: tracción, compresión, flexión, torsión y cortadura.
-
Flexión
Un elemento está sometido a un esfuerzo de flexión, cuando las fuerzas que actúan sobre él, tienden a curvarlo. Un ejemplo es la tabla de una mesa.
![compresion1.gif](https://static.wixstatic.com/media/b61973_05063a68ed644068986a9f045f6958c3~mv2.gif)
-
Tracción

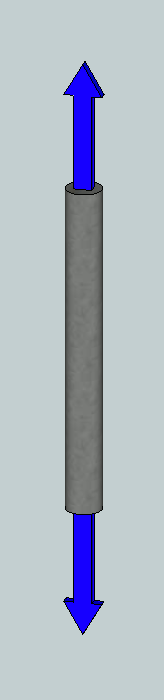

Un elemento está sometido a un esfuerzo de tracción, cuando las fuerzas que actúan sobre él, tienden a estirarlo. Un ejemplo sería el cable de una grúa. Al decir que tiende a estirarlo, en una estructura, no debe conseguirlo nunca, por lo menos de forma visual (que se vea a simple vista). Esto debe pasar para todos los esfuerzos explicados a continuación.
![FLEXION.gif](https://static.wixstatic.com/media/b61973_3cf6569efac7486aacd667aa7e62c93d~mv2.gif)
-
Compresión
Un elemento está sometido a un esfuerzo de compresión, cuando las fuerzas que actúan sobre él, tienden a comprimirlo (juntarlo). Ejemplo las patas de una silla.
![traccion.gif](https://static.wixstatic.com/media/b61973_3e17fc2655d7405fa1854be97bee822e~mv2.gif)
-
Torsión:
Un elemento está sometido a un esfuerzo de torsión, cuando las fuerzas que actúan sobre él, tienden a retorcerlo. Ejemplo: una llave abriendo una cerradura.
-
Cortadura
Un elemento está sometido a un esfuerzo de cortadura, cuando las fuerzas que actúan sobre él, tienden a cortarlo o rasgarlo. Ejemplo: trampolín de una piscina en la parte de su unión con la torre.
![cizalla.gif](https://static.wixstatic.com/media/b61973_8cc725fa961641d8bf1deeac40c7c31b~mv2.gif)
![TORSION.gif](https://static.wixstatic.com/media/b61973_7d246d2b367f48b5b6877af170727f1f~mv2.gif)
![](https://static.wixstatic.com/media/b61973_af83bf0a66744d9ab9e63c95170e15b5~mv2.gif)
Activity in class
-
Dibujar un ejemplo de la aplicación de cada uno de los esfuerzos a los que están sometidas las estructuras.
-
Según la siguiente imagen, ¿qué tipo de esfuerzo actúa sobre cada una de las partes del puente marcadas?
