Tecnología e Informática/ICT
MANIVELA Y PLANO INCLINADO
- CRANK AND INCLINED PLANE -
¿Qué es una Manivela y un Plano Inclinado?
Son operadores mecánicos fundamentales diseñadas para reducir el esfuerzo necesario para realizar un trabajo, intercambiando fuerza por distancia.
1. Manivela / Crank
Es una palanca en forma de ángulo recto unida a un eje que gira al aplicar fuerza en su extremo.
-
Función: Transforma un movimiento rectilíneo en uno circular, o viceversa, y facilita el giro de objetos pesados o mecanismos
-
Ejemplos: El pedal de una bicicleta, el mecanismo para subir un balde de un pozo o el gato manual de un auto.

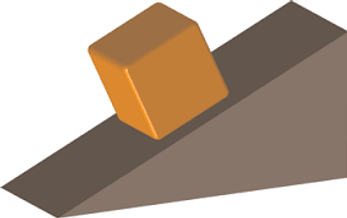

2. Plano Inclinado / Inclined Plane
Es una superficie plana dispuesta en un ángulo agudo respecto al suelo que conecta dos niveles de diferente altura.
-
Función: Permite elevar o bajar objetos pesados aplicando una fuerza menor que si se levantaran verticalmente.
-
Principio: A menor pendiente del plano, menor será la fuerza requerida, pero mayor la distancia que se debe recorrer.
-
Variantes comunes:
-
Rampas: Utilizadas en accesos para sillas de ruedas o carga de camiones.
-
Cuña: Dos planos inclinados espalda con espalda (ej. hachas, cuchillos).
-
Tornillo: Un plano inclinado enrollado alrededor de un cilindro.
-
Comparación de Mecanismos:
Collaborative Teamwork
-
Explica en qué consiste una manivela y dibújala.
-
¿Cuál es la función de una manivela?
-
Dibuja un ejemplo de un objeto que funcione con la ayuda de una manivela.
-
Explica en qué consiste un plano inclinado y dibújalo.
5. ¿Cuál es la función y el principio de un plano inclinado?
6. Nombra y explica las tres variantes comunes que tiene el plano inclinado.
7. Dibuja una de las variantes comunes que tiene el plano inclinado.
8. Realiza el cuadro comparativo de los dos operadores mecánicos.
9. Completar la siguiente tabla (realiza el dibujo de cada objeto donde se vea claramente el operador que utiliza):
Investiga:
10. ¿Por qué las rampas son esenciales en colegios y espacios públicos?
11. ¿En qué se parecen y en qué se diferencian la manivela y el plano inclinado?
Reflexiona:
¿Qué importancia tienen la manivela y el plano inclinado en el funcionamiento de algunos artefactos tecnológicos?
