MECANISMOS DE TRANSFORMACIÓN DE MOVIMIENTO
MECANISMOS DE TRANSFORMACIÓN DE MOVIMIENTO CIRCULAR - LINEAL
Piñón-cremallera
Este mecanismo convierte el movimiento circular de un piñón en uno lineal continuo por parte de la cremallera, que no es más que una barra rígida dentada . Este mecanismo es reversible, es decir, el movimiento rectilíneo de la cremallera se puede convertir en un movimiento circular por parte del piñón. En el primer caso, el piñón al girar y estar engranado a la cremallera, empuja a ésta, provocando su desplazamiento lineal.
Aunque el sistema es perfectamente reversible, su utilidad práctica suele centrarse solamente en la conversión de circular en lineal continuo, siendo muy apreciado para conseguir movimientos lineales de precisión (caso de microscopios u otros instrumentos ópticos como retroproyectores), desplazamiento del cabezal de los taladros sensitivos, movimiento de puertas automáticas de garaje, sacacorchos, regulación de altura de los trípodes, movimiento de estanterías móviles empleadas en archivos, cerraduras..
Según lo anterior podemos resumir que…
-
Tipo de mecanismo: Transformación circular a lineal
-
Elemento motriz: Piñón, que describe un movimiento circular.
-
Elemento conducido: Cremallera, que describe un movimiento lineal.
Mecanismo de tornillo-tuerca
El mecanismo tornillo-tuerca, conocido también como husillo-tuerca es un mecanismo de transformación de circular a lineal compuesto por una tuerca alojada en un eje roscado (tornillo).
Si el tornillo gira y se mantiene fija lo orientación de la tuerca, el tornillo avanza con movimiento rectilíneo dentro de ella.
Por otra parte, si se hace girar la tuerca, manteniendo fija la orientación del tornillo, aquella avanzará por fuera de ésta.
Este mecanismo es muy común en nuestro entorno, pues lo podemos encontrar en infinidad de máquinas y estructuras.
Evidentemente, este mecanismo es irreversible, es decir, no se puede convertir el movimiento lineal de ninguno de los elementos en circular.
Conjunto Manivela-Torno
Una manivela es una barra que está unida a un eje al que hace girar. La fuerza necesaria para que el eje gire es menor que la que habría que aplicarle directamente.
El mecanismo que se basa en este dispositivo es el torno, que consta de un tambor que gira alrededor de su eje a fin de arrastrar un objeto. Con él, transformamos un movimiento circular en rectilíneo.
MECANISMOS DE TRANSFORMACIÓN DE MOVIMIENTO CIRCULAR - ALTERNATIVO
Biela Manivela
Este mecanismo transforma el movimiento circular de la manivela en un movimiento alternativo del pie de una biela, que es una barra rígida, cuyo extremo está articulado y unido a la manivela.
Este sistema también funciona a la inversa, es decir, transforma el movimiento alternativo de la biela en un movimiento de rotación de la manivela.Este mecanismo es esencial, pues se utiliza en motores de combustión interna, máquinas de vapor, máquinas de coser, herramientas mecánicas, etc. En el caso de los motores de los coches, la manivela es sustituida por el cigüeñal, que arrastra los pistones del motor a través de las bielas.
En la imagen se puede observar el mecanismo en acción en el que se aprecia la biela (de color gris) unida a la manivela (circular) por un extremo. El otro extremo de la biela tiene el movimiento alternativo ya citado en el que podría fijarse, por ejemplo, un pistón.

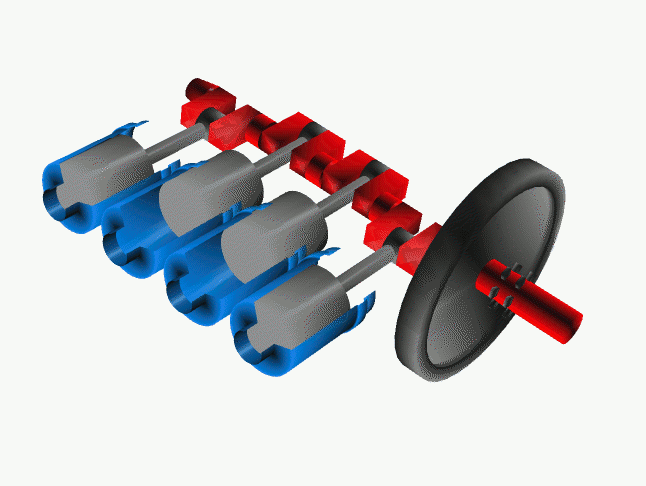

El cigüeñal
El cigüeñal es un árbol de transmisión que junto con las bielas transforma el movimiento alternativo en circular, o viceversa. En realidad consiste en un conjunto de manivelas. Cada manivela consta de una parte llamada muñequilla y dos brazos que acaban en el eje giratorio del cigüeñal. Cada muñequilla se une una biela, la cual a su vez está unida por el otro extremo a un pistón.
Los cigüeñales se utilizan extensamente en los motores de combustión de los automóviles, donde el movimiento lineal de los pistones dentro de los cilindros se trasmite a las bielas y se transforma en un movimiento rotatorio del cigüeñal que, a su vez, se transmite a las ruedas y otros elementos como un volante de inercia. El cigüeñal es un elemento estructural del motor.

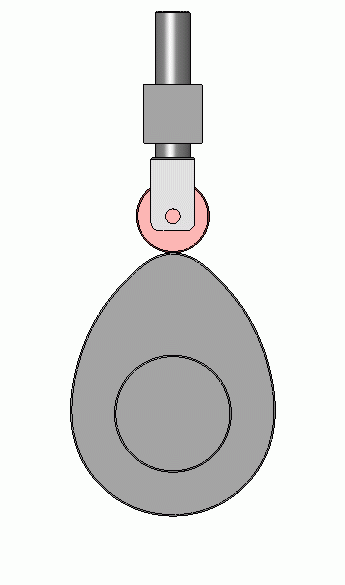

La leva
En mecánica, una leva es un elemento mecánico hecho de algún material (madera,metal, plástico, etc.) que va sujeto a un eje y tiene un contorno con forma especial. De este modo, el giro del eje hace que el perfil o contorno de la leva toque, mueva, empuje o conecte una pieza conocida como seguidor.
Permite obtener un movimiento alternativo, a partir de uno circular; pero no nos permite obtener el circular a partir de uno alternativo (o de uno oscilante). Es un mecanismo no reversible, es decir, el movimiento alternativo del seguidor no puede ser transformado en un movimiento circular para la leva.
En resumen:
-
Tipo de mecanismo: Transformación circular a alternativo.
-
Elemento motriz: Leva, que describe un movimiento circular.
-
Elemento conducido: Seguidor, que describe un movimiento alternativo.
Este mecanismo se emplea en: motores de automóviles (para la apertura y cierre de las válvulas), programadores de lavadoras (para la apertura y cierre de los circuitos que gobiernan su funcionamiento), carretes de pesca (mecanismo de avance-retroceso del carrete), cortapelos, depiladoras,
